一文带你了解硅碳负极

硅碳负极是一种高性能的锂离子电池负极材料，因其高比容量、优异的循环性能和良好的导电性而备受关注。硅基负极材料的理论比容量高达4200mAh/g，是传统石墨材料的10倍扩容，能够大幅提高锂电池的能量密度，从而提升电动车续航里程，被视为未来最有可能大规模应用的新型负极材料。

01

         硅碳负极的材料组成

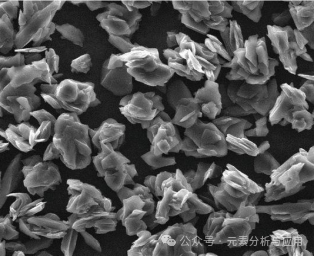

硅碳负极主要由纳米硅颗粒和碳基材料（如石墨、碳纳米管、石墨烯等）复合而成，用于提高导电性和缓冲硅的体积膨胀。此外，金属氧化物（如TiO₂、Al₂O₃）也被用于包覆硅颗粒，以增强结构稳定性和减少副反应。

02

                硅碳负极材料的优势

能量密度：硅碳负极的理论比容量高达4200mAh/g，远高于传统石墨。

循环性能：通过CVD法等先进工艺，硅碳负极的循环寿命显著提升，部分材料可实现1500次以上循环。

充电速度：由于硅碳材料具有快速的锂离子嵌入/脱嵌速度，因此硅碳负极电池可以实现快速充电。

安全性能：硅碳负极材料具有较低的膨胀率和较好的结构稳定性，不易发生短路或燃烧等安全问题。

目前硅碳负极合成路线包括CVD、PVD、球磨法、高温热解法、溶胶凝胶法，模板法等，其中CVD工艺被当前视为最具发展潜力，或成为未来主流的工艺。

03

CVD硅碳负极

1、CVD法硅碳负极的制备原理

CVD法通过将硅烷气体（如SiH₄）引入多孔碳颗粒的孔隙中，在高温条件下进行热解反应，使硅以纳米颗粒的形式均匀沉积于碳的空隙内。这种工艺能够实现分子级别的精确控制，确保硅碳复合材料的均匀分布和密实结构。

2、制备方法

流程短、成本低：CVD法生产流程简单，设备需求少，理论成本较低。

性能优异：CVD法硅碳负极在克容量、首次库伦效率、循环次数和倍率性能等多个维度表现优异。

无需预锂化：与硅氧负极相比，CVD法硅碳负极无需预锂化处理，进一步降低了成本。

04

  碳、硫、氧、氮含量对硅碳负极材料的影响

碳含量：碳含量的检测对于硅碳负极材料至关重要。碳作为硅的包覆材料，能够显著提升材料的导电性和结构稳定性，同时缓解硅在充放电过程中的体积膨胀。通过检测碳含量，可以优化材料的制备工艺，确保负极材料在电池中的性能表现。碳含量的增加可以提高导电性，但过多的碳会降低材料的整体比容量。

硫含量：硫是一种杂质元素，其含量需要严格控制。其在负极材料中的存在可能导致电池内部的副反应，如与电解液反应生成多硫化物，进而影响电池的循环性能和安全性。
硫含量过高可能导致电池在充放电过程中产生过多的热量，从而影响电池的安全性。

氧含量：氧含量的检测对于评估材料的纯度和性能至关重要。氧可能以氧化物形式存在（如SiO₂），这些氧化物会影响材料的导电性和锂离适量的氧可以形成稳定的SEI膜，但过高的氧含量会导致锂离子的不可逆消耗，降低电池的首次库仑效率。

氮含量

氮掺杂可以提升碳材料的导电性和稳定性。通过检测氮含量，可以优化氮掺杂的比例，进一步提升材料的电化学性能。例如，氮掺杂的碳涂层可以改善硅碳负极的导电性和循环稳定性。

目前使用高频红外碳硫仪测试碳、硫元素的含量，使用氧氮分析仪测试氧、氮含量是行业内的主流方法。本文采用高频红外碳硫仪，氧氮分析仪检测，对某锂电企业的一组硅碳负极材料样品进行碳，氧、氮元素分析，测试结果准确、稳定性高，仪器操作便捷，完全可以胜任于该客户负极材料中碳、硫含量，氧、氮含量检测与分析。

高频红外碳硫仪工作原理：高频振荡器发生高频震荡，交变的磁场产生磁质损耗，试样产生涡流热效应，在富氧的环境下燃烧，使试样中的碳和硫发生反应生成 CO，CO2和 SO2 并释放出来，由载气送到红外检测系统进行检测。由于这三种气体对红外光有特定波长的吸收，所以在特定红外波长下，吸收值与气体含量浓度间的关系符合朗伯-比尔定律，测定被吸收后的红外光强度，将光信号转化为电信号，就可以得到气体的浓度，通过电脑显示曲线和数值。

氧氮分析仪工作原理：在一定温度下，样品与助熔剂生成低熔点的合金而成为流动的熔体，其中的氧从熔体中扩散出来并与石墨坩埚的碳反应生成 CO和少量CO2，氮生成N2。通过氧化铜炉将CO转化为CO2，由载气(高纯 He)携带经过滤、除尘和除水装置后，氧元素以CO2的形式进入红外检测器进行检测，氮元素以N2的形式进入热导池检测。实验数据及碳硫、氧氮元素释放曲线。

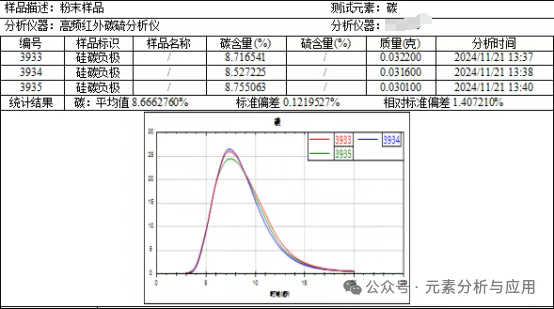

碳含量测试数据：

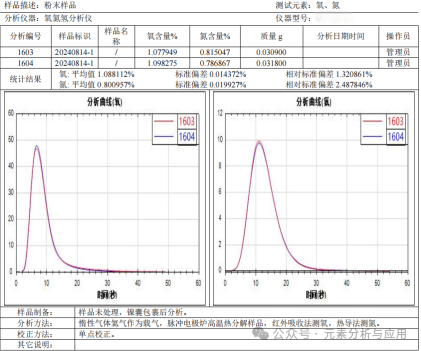

氧氮含量测试数据：

感谢某硅碳负极客户提供做样数据

由以上可知，标样和样品中碳、氧、氮元素测试结果、标准偏差与实际数据对比：测试结果准确、重现性好，数据稳定性极好。因此，采用本方案在试验方法、仪器精密度和稳定性上，均能很好地满足该能源材料企业在正负极材料中的碳、氧元素同时检测的日常检测需求。

高频红外碳硫分析仪：陶瓷坩埚（碳硫仪用）若干；电子分析天平（精确到0.0001g）；工业纯氮气（动力气）、氧气（99.5 %）；钨助熔剂和碳硫标样；吸水剂（高氯酸镁）和二氧化碳吸收剂（碱石灰）。

氧氮氢分析仪：石墨坩埚、高氯酸镁、二氧化碳吸收剂、碱石灰等
